Guía 34 Trucos AutoCAD LT

18. Texto de líneas múltiples
19. Corrector ortográfico
20. Buscar y reemplazar
21. Calculadora rápida
22. Monitor de anotación

23. Referencia externas
24. eTransmit
25. Importación de PDF
26. Administrador de conjuntos de planos

27. AutoCAD LT en la web
28. AutoCAD LT en un dispositivo móvil

29. Recuento
30. Compartir archivos de dibujo
31. Trazo
32. Ventanas flotantes

33. Comete errores
34. Haz lo que creas correcto

Truco 1. Métodos abreviados de teclado

Saca partido a los métodos abreviados de teclado específicos de AutoCAD LT para no perder tiempo. Si es necesario, puedes crear métodos abreviados de teclado o modificar los existentes.

1. Haz clic en la ficha Administrar > Panel Personalización > Interfaz de usuario o bien escribe IUP en la línea de comando.
2. En la ficha Personalizar, dirígete al panel Personalizaciones en Todos los archivos y haz clic en el signo más (+) situado junto al nodo Métodos abreviados de teclado para expandirlo.
3. Haz clic en el signo más (+) situado junto a Métodos abreviados de teclado.

• Para crear un método abreviado de teclado, ves al panel Lista de comandos y arrastra un comando al nodo Métodos abreviados de teclado en el panel Personalizaciones en Todos los archivos.

• Para modificar un método abreviado de teclado, selecciónalo en el nodo Métodos abreviados de teclado.

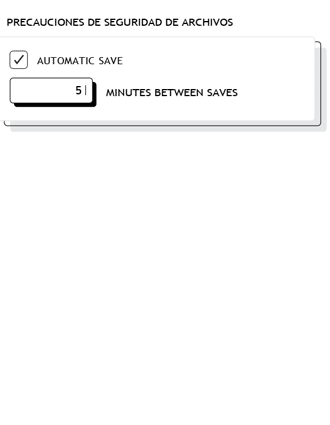

Truco 2. Guardado automático

Establece la configuración de guardado automático en 5 minutos (también pueden ser 2 o 3 minutos) y guarda los datos manualmente con frecuencia con el comando GUARDARR o el método abreviado de teclado Ctrl+G.

Los archivos de guardado automático son archivos de copia de seguridad que se crean automáticamente mediante la función de guardado automático. Especifica el número de minutos ya sea con una operación de guardado automático en la ficha Abrir y guardar, en el cuadro de diálogo Opciones, o mediante el comando SAVETIME. Las operaciones de guardado automático solo se llevan a cabo si se ha modificado un dibujo después de la última vez que se guardó. GUARDARR, GUARDAR y GUARDARCOMO suprimirán el archivo .sv$ actual.

El archivo de guardado automático solo se conserva si la aplicación se cierra de forma inesperada. Para localizar el archivo de guardado automático, ves a la ficha Archivos del cuadro de diálogo Opciones y, a continuación, inspecciona la carpeta Ubicación de archivo de guardado automático en la jerarquía o mediante el comando SAVEFILEPATH. Una vez hayas encontrado el archivo, cambia la extensión de .sv$ a .dwg para abrirlo.

EXTRA: Si no puedes ver las extensiones de los archivos cuando busques el archivo de guardado automático, debes activar la opción. Para ello, selecciona el cuadro Extensiones del nombre de archivo en el panel Mostrar/Ocultar de la ficha Vista.

Truco 3. Barra de herramientas de acceso rápido

Coloca las herramientas que utilizas con más frecuencia en la Barra de herramientas de acceso rápido (BAR) en la zona superior de la pantalla. Para personalizarla, haz clic en el pequeño botón de control desplegable ubicado a la derecha. Puedes activar y desactivar los comandos a los que deseas acceder de forma rápida.

Aquí también puedes cambiar la ubicación de anclaje de la Barra de herramientas de acceso rápido o, incluso, activar la barra de menús clásica. Además, puedes arrastrar los elementos de la Barra de herramientas de acceso rápido para cambiar el orden en el que aparecen.

EXTRA: Para añadir rápidamente un comando de la cinta de opciones a la Barra de herramientas de acceso rápido, haz clic con el botón derecho en la cinta y, a continuación, selecciona Añadir a la barra de herramientas de acceso rápido en el menú desplegable. Del mismo modo, haz clic con el botón derecho en cualquier elemento de la Barra de herramientas de acceso rápido para quitarlo.

Truco 4. Clic con el botón derecho

Haz clic con el botón derecho para acceder a menús emergentes contextuales, una herramienta que mejora la productividad. Dado que los menús son contextuales, tendrás acceso a comandos específicos para las opciones que selecciones.

Si utilizas la función de clic derecho como la tecla INTRO, disfrutarás de las ventajas de ambas opciones. Es fácil utilizar esta función de clic derecho sensible al tiempo. Para activarla, abre el cuadro de diálogo Opciones, ves a la ficha Preferencias de usuario y selecciona botón Personalización botón derecho.

Aparecerá un segundo cuadro de diálogo que incluye el control para la función de clic derecho sensible al tiempo.

Cuando está activada, la función de clic derecho seguirá funcionando del modo deseado, es decir, con un único clic rápido que equivale a INTRO, pero ahora, si mantienes pulsado el botón del ratón un poco más de tiempo, un cuarto de segundo, de forma predeterminada, aparecerá el menú emergente contextual.

Truco 5. Capas

No caigas en la tentación de crear todos los elementos en una misma capa. Organiza tus dibujos mediante la asignación de los objetos a capas que estén asociadas a una función o finalidad concretas (por ejemplo, incluir los muros en una capa y las puertas en otra).

Las capas te permiten:

• Asociar objetos según su función o ubicación.
• Mostrar u ocultar todos los objetos relacionados en una sola operación.
• Especificar el tipo de línea, su grosor y otras opciones estándar para cada capa.

Para ver cómo está organizado un dibujo, utiliza el comando CAPA y abre el Administrador de propiedades de capas. Puedes escribir tanto CAPA como CA en la ventana de comandos, pero también puedes hacer clic en la herramienta Propiedades de capas en la ficha Inicio de la cinta de opciones.

EXTRA: ¿Utilizas muchas referencias externas y, por lo tanto, muchas capas? Incrementa la variable MAXSORT (a partir del valor predeterminado 1000) para que todas las capas se ordenen correctamente.

Truco 6. Ordenar objetos

Determina cómo se solaparán los objetos y el orden en el que se mostrarán con ayuda del comando Ordenar objetos. Configura la opción Ordenar objetos mediante «Poner anotaciones delante» y «Poner sombreado detrás».

En la ficha Inicio de la cinta de opciones, haz clic en la lista desplegable del panel Modificar y selecciona Ordenar objetos (o utiliza el comando ORDENAOBJETOS). Elige una de las opciones que aparecen, selecciona los objetos que desees modificar y pulsa Intro.

Por lo general, querrás mostrar y trazar objetos de anotación delante de otros objetos, así como dejar los rellenos y los sombreados detrás. Los objetos de cobertura tienen como finalidad proporcionar un área en blanco para añadir texto sin modificar los objetos que se encuentran debajo.

Nota: El usuario puede determinar el orden de los objetos solapados solo dentro del mismo espacio (espacio modelo o espacio papel).

Truco 7. Zoom

Sigue las indicaciones que se muestran después de utilizar el comando ZOOM para ver su dibujo exactamente del modo que desees. “ZOOM > Todo” ajusta la ampliación del área de dibujo para mostrar todos los objetos visibles o los límites del dibujo especificados con el comando LIMITES. “ZOOM > Extensión” muestra la extensión máxima de todos los objetos.

“ZOOM > Dinámico” aplica el encuadre y el zoom con un marco de visualización rectangular. El marco de visualización representa la vista, que puede reducirse o ampliarse y moverse en torno al dibujo. Al cambiar la posición y el tamaño del marco de visualización, se realiza una operación de encuadre o de ampliación/reducción para rellenar la ventana gráfica con la vista del marco de visualización. Esta opción no está disponible en una proyección en perspectiva.

EXTRA 1: Si dispones de un ratón con rueda, haz doble clic con la rueda para activar Extensión.

EXTRA 2: Utiliza el comando VTENABLE para desactivar las transiciones de vista suavizadas que se producen al aplicar el encuadre y el zoom. Si el valor se establece en 0 (cero), se desactivarán el encuadre y el zoom, la rotación y las secuencias de comandos.

Truco 8. Mostrar estilos de trazado

Para ver en AutoCAD LT el aspecto que tendrá el dibujo cuando lo imprimas, selecciona «Mostrar estilos de trazado» en el cuadro de diálogo Configurar página.

AutoCAD LT muestra los dibujos a color y luego convierte los datos de dibujo a un formato de impresión diferente. Normalmente, es necesario obtener una vista preliminar para ver el aspecto que tendrá la presentación al hacer el trazado, pero esto se puede cambiar mediante la opción Mostrar estilos de trazado.

Configura la presentación principal de este modo o crea una presentación separada que sirva como vista preliminar “directa” y sigue trabajando en tu vista clásica de presentación en color, encuadre y el zoom, la rotación y las secuencias de comandos.

Truco 9. Vistas compartidas

Comparte diseños fácilmente dentro y fuera de tu empresa mediante la función Vistas compartidas, sin necesidad de enviar tus archivos DWG originales. En lugar de compartir un PDF, comparte un vínculo que se pueda ver y comentar en cualquier navegador.

Evita la práctica habitual y engorrosa de publicar y enviar por correo diseños por medio de archivos DWF o PDF. En su lugar, crea un archivo visualizable en AutoCAD LT y distribúyelo mediante un vínculo para compartir que se pueda ver y comentar en el navegador de cualquier dispositivo con acceso a Internet. Los comentarios de los colaboradores en el vínculo compartido se reflejarán directamente en tu producto de escritorio de AutoCAD LT. La función Vistas compartidas está disponible en el menú de la aplicación de AutoCAD LT, en Publicar.

NOTA: Las vistas compartidas caducan automáticamente después de 30 días, pero la duración del vínculo se puede prolongar o cancelar en cualquier momento.

Truco 10. Referencias a objetos

Utiliza Referencias a objetos (REFENT) para dibujar objetos de forma precisa en relación con otros objetos del dibujo. Por ejemplo, puedes utilizar referencias a objetos para crear una línea desde el centro de un círculo hasta el punto medio de otra línea.

Siempre que se solicite un punto, se puede especificar una referencia a objetos. De manera predeterminada, al desplazar el cursor sobre la ubicación de una referencia a objetos se mostrará un marcador e información de herramientas.

Para especificar una referencia a objetos en la solicitud de un punto, puedes hacer lo siguiente:

• Pulsar Mayús y hacer clic con el botón derecho para abrir el menú contextual Referencia a objetos.
• Hacer clic con el botón derecho y elegir una referencia a objetos en el submenú Modificaciones de referencia a objetos.
• Especificar el nombre de una referencia a objetos.
• Hacer clic en un botón de referencia a objetos, en la barra de herramientas Referencia a objetos. Esta acción activará las referencias a objetos actuales que se mantendrán a lo largo de todos los comandos posteriores.

Truco 11. Aislar objetos

Aísla un grupo de objetos seleccionados para facilitar la edición de dibujos complejos o con muchos detalles. La herramienta Aislar objetos ISOLATEOBJECTS) oculta temporalmente los objetos que no se hayan seleccionado.

Para ejecutar este comando, accede al menú contextual o escribe ISOLATEOBJECTS en la línea de comando. Cuando termines de editar o trabajar en el área despejada del dibujo, puedes cancelar el aislamiento de objetos y volver a mostrar los objetos ocultos utilizando el comando UNISOLATEOBJECTS, o bien la opción Terminar aislamiento de objetos del menú contextual.

EXTRA 1: En lugar de despejar un área de un dibujo con muchos detalles, oculta los objetos con el comando HIDEOBJECTS o utiliza el menú contextual para suprimir de forma temporal los objetos seleccionados.

EXTRA 2: De manera predeterminada, los objetos ocultos o aislados se suprimirán temporalmente en la sesión de dibujo actual. Sin embargo, si estableces OBJECTISOLATIONMODE en 1, los objetos ocultos o aislados se conservarán de una sesión a otra.

Truco 12. Matrices asociativas

Utiliza matrices asociativas, en las que los objetos de las matrices conservan sus relaciones. Hacer ajustes en la ubicación, el espaciado o el patrón de una matriz es sumamente fácil y mucho más rápido que cambiar la ubicación de objetos individuales.

Muchos diseños contienen patrones simétricos o repetibles. Los patrones repetibles, también conocidos como matrices, se pueden crear por medio del comando MATRIZ. Las matrices asociativas permiten crear fácilmente patrones rectangulares y polares, además de distribuir elementos a lo largo de una trayectoria 2D.

Después de crear una matriz asociativa, puedes realizar las tareas siguientes:

• Reemplazar todos los ejemplares del objeto original.
• Reemplazar o editar objetos individuales de una matriz.
• Actualizar el número de elementos de una matriz y la distancia entre ellos.

Truco 13. Cotas

Ahorra tiempo utilizando el comando ACOTA para crear una cota después de otra, sin interrupciones y sin tener que especificar múltiples comandos.

Escribe ACOTA en la línea de comando o acceda a la herramienta Acotar, disponible en la ficha Anotar de la cinta de opciones. Este comando permite obtener diferentes resultados al combinar lo siguiente:

• La opción del comando ACOTA que selecciones.
• El tipo de objeto sobre el que colocas el cursor.
• La parte del objeto donde colocas el cursor.
• El punto en el que efectúas la selección o haz clic.
• La dirección en la que se desplace el cursor.
Las herramientas de acotación inteligente también te permiten pasar el cursor sobre un objeto y obtener una vista previa de la cota antes de crearla.

EXTRA: Agiliza aún más tu flujo de trabajo al utilizar el comando ACOTARR para aplicar cotas a una serie completa de objetos en una misma operación.

Truco 14. Paleta de bloques

Inserta bloques de un modo más eficiente con la nueva paleta de bloques.

Identifica fácilmente los bloques que necesitas mediante los iconos en miniatura que ofrecen una vista preliminar de los bloques disponibles para insertar.

Las cuatro fichas de la paleta te proporcionan acceso rápido para identificar el bloque que necesitas. Puedes encontrar bloques del dibujo actual, de los dibujos recientes, de un conjunto de tus favoritos o de tus bibliotecas de bloques.

Desde cualquier ficha en la que trabajes, seguirás teniendo acceso a todas las opciones de inserción que ya conoces, como la escala, el ángulo, la rotación, etc. También se puede activar la opción Repetir colocación para ahorrar pasos adicionales.

Truco 15. Bloques dinámicos

Ahorra tiempo y reduce el tamaño de los archivos utilizando Bloques dinámicos. Crea un bloque que puedas cambiar de forma, tamaño o configuración según el uso en vez de insertar varios bloques estáticos.

Por ejemplo, en lugar de crear varios bloques para diferentes tipos de mesa y parámetros de sillas, crea un bloque de mesa. Una vez insertado el bloque, puedes seleccionar el tipo de mesa en cualquier momento. También es posible definir bloques dinámicos que se pueden estirar, girar, invertir y voltear.

1. Haz clic en la ficha Insertar > panel Definición de bloque > Crear bloque.

2. De nuevo en el dibujo, haz doble clic en el bloque y selecciona Aceptar en el cuadro de diálogo Editar definición de bloque. Se abrirán el entorno del Editor de bloques y la ficha de la cinta de opciones Editor de bloques.

3. Utiliza la paleta Propiedades del Editor de bloques para añadir restricciones, acciones y parámetros (reglas).

Truco 16. Grupo

Utiliza la función Grupo para efectuar varias operaciones en los mismos objetos sin crear un bloque.

Mediante la función Grupo, puedes crear de forma rápida y temporal asociaciones de objetos. Cuando los objetos están agrupados, al seleccionar un objeto del grupo se seleccionarán todos, pero cada objeto se podrá modificar de forma individual a diferencia de un bloque estándar:

1. Selecciona el comando Grupo en el panel Grupos de la ficha Inicio de la cinta de opciones o escribe GRUPO en la línea de comando.

2. Selecciona los objetos que deseas asociar y pulsa Intro.

3. Posteriormente, cuando selecciones cualquier objeto del grupo, se seleccionarán todos los objetos agrupados. En el centro del cuadro delimitador de grupo, se mostrará un pinzamiento para proporcionar acceso a todas las operaciones con pinzamientos.

4. Añade un nombre o una descripción al grupo para acceder con facilidad a él posteriormente.

Truco 17. Comparar dibujo e Historial del dibujo

Identifica las diferencias gráficas entre dos revisiones de un dibujo mediante Comprar DWG. Visualiza rápidamente los cambios, localiza los conflictos, haz comprobaciones de viabilidad, etc.

Ya no tendrás que preocuparte de si algún cambio se ha quedado sin aplicar. Si activas las nubes de revisión, los cambios aparecerán resaltados. Podrás pasar por cada uno de ellos de forma sistemática para asegurarte de que se haya tenido en cuenta hasta el más mínimo detalle. Para iniciar una comparación de DWG, accede a la ficha Colaborar de la cinta de opciones o escribe COMPARAR en la línea de comando.

También puedes guardar los dibujos en uno de los proveedores de almacenamiento en la nube de Autodesk para acceder a versiones anteriores a través de la paleta Historial del dibujo. Si tienes acceso a un archivo guardado de OneDrive, Dropbox o Box, puedes comparar fácilmente un dibujo con sus versiones anteriores. Esto es muy útil cuando varias personas trabajan en el mismo dibujo.

Los archivos de dibujo DWG guardados con estos proveedores de almacenamiento en la nube mantienen tus versiones anteriores a las que ahora se puede acceder con la nueva paleta Historial del dibujo. En la paleta Historial del dibujo, puedes elegir qué versión deseas comparar con el dibujo actual mediante los filtros de fecha, usuario o tiempo mínimo entre versiones. Al seleccionar el botón Comparar, se inicia automáticamente la función Comparar DWG y se muestran las diferencias en el dibujo actual. También puedes importar cambios de tu versión anterior en el dibujo actual en tiempo real.

Truco 18. Texto de líneas múltiples

Utiliza texto de líneas múltiples (TEXTOM) en lugar de texto de una línea (TEXTO) siempre que sea posible para ganar flexibilidad al editar texto.

Puedes crear varios párrafos de texto como un único objeto de texto de líneas múltiples (TEXTOM). Con el editor integrado, puedes aplicar formato al aspecto, las columnas y los límites del texto.

En la cinta de opciones, selecciona Anotar > Texto de líneas múltiples (en lugar de Texto en una línea) o utiliza el comando TEXTOM.

Truco 19. Corrector ortográfico

Evita errores ortográficos que pueden dejarte en evidencia utilizando el comando de corrector ortográfico (ORTOGRAFÍA). Otras opciones te permitirán comprobarlo todo: únicamente el espacio y la presentación, o los objetos seleccionados.

El comando ORTOGRAFÍA está disponible en el panel Texto de la ficha Anotar de la cinta de opciones. También puedes escribirlo en la línea de comando. Este comando abrirá el cuadro de diálogo Ortografía. Haz clic en el botón Parámetros. De este modo, podrás seleccionar las opciones que se aplicarán durante la comprobación.

EXTRA: Una de las principales funciones de este cuadro de diálogo es la posibilidad de crear y actualizar un diccionario personalizado. Puede ser muy útil para la terminología de un sector concreto que tal vez no se incluya en un diccionario común.

Truco 20. Buscar y reemplazar

¿Necesitas hacer correcciones ortográficas o cambiar el nombre de ciertos elementos? Al igual que tu procesador de texto favorito, AutoCAD LT permite buscar y reemplazar palabras fácilmente.

Para empezar, ves al campo Buscar texto de la cinta de opciones o escribe BUSCAR en la línea de comando. Puedes elegir la sección donde deseas efectuar la comprobación ortográfica, igual que con el corrector ortográfico. Además, hay un icono de expansión del cuadro de diálogo que mostrará opciones de búsqueda adicionales y más controles sobre el tipo de objetos de texto que se incluyen.

EXTRA: Mejora aún más la búsqueda de palabras con caracteres comodín. Pueden usarse caracteres como *, @, ? y ~ en lugar de uno o más caracteres en una cadena de texto de este modo, trabajarás más deprisa.

Truco 21. Calculadora rápida

¿Deseas hacer cálculos directamente en su dibujo? Utiliza la calculadora rápida para realizar cálculos en el entorno de dibujo de AutoCAD LT. El valor obtenido se puede enviar directamente a la solicitud actual del comando en curso.

En AutoCAD LT, con frecuencia se requieren valores geométricos, como la distancia o la medición angular, para dibujar un objeto. En la mayoría de los casos, es probable que conozcas la distancia o el ángulo necesarios para dibujar un objeto, pero habrá ocasiones en las que desconozcas esos valores y debas calcularlos.
Escribe QC en la línea de comando o haz clic en la herramienta Calculadora rápida del panel Utilidades, en la ficha Inicio.

EXTRA: Para utilizar la calculadora rápida mientras usas otro comando, haz clic con el botón derecho para mostrar el menú contextual; a continuación, selecciona la calculadora rápida. La calculadora se mostrará sin interrumpir el comando en curso.

Truco 22. Monitor de anotación

Asegúrate de que las cotas asociativas siguen perteneciendo a su correspondiente geometría con el Monitor de anotación.

Puedes configurar AutoCAD LT para que te informe cuando una de las cotas se desasocie de su geometría.
Al activar o desactivar la función en la Barra de estado, AutoCAD LT muestra un pequeño signo de exclamación amarillo que indica que la cota ya no está asociada con sus objetos.

Haz clic en el signo para que aparezca un menú contextual con opciones para eliminar la cota o volver a asociarla con su objeto.

Truco 23. Referencias externas

Inserta cualquier archivo de dibujo como una referencia externa (refX). Los cambios realizados en el dibujo referenciado se reflejarán automáticamente en el dibujo actual al abrirlo o volver a cargarlo.

Abre la paleta Referencias externas con el comando REFX y selecciona el icono de DWG para enlazar archivos. Las refX enlazadas están vinculadas a otro dibujo, pero no están realmente insertadas en él.
Al enlazar una refX, el tipo de ruta predeterminada se establecerá como relativa para evitar que las refX se rompan en el futuro. Si tienes referencias relativas en el dibujo actual y guardas este en otra ubicación, AutoCAD LT te solicitará que actualices las rutas relativas.

EXTRA 1: Si deseas encontrar una referencia externa en un dibujo complejo, selecciona un elemento en la paleta Referencias externas para resaltar todos los ejemplares visibles en el dibujo. Por otra parte, puedes seleccionar una referencia externa en el dibujo para resaltar su nombre en la paleta Referencias externas.

EXTRA 2: Para editar una refX, selecciónala, haz clic con el botón derecho y, a continuación, selecciona Abrir refX o Editar refX in situ.

Truco 24. eTransmit

Cuando compartas con otros usuarios archivos DWG que contengan refX, crea paquetes de dibujos y archivos relacionados y envíalos con eTransmit.

Esto impedirá que se rompan los vínculos y que se produzcan otros errores cuando otra persona abra tus archivos. Los vínculos de refX se romperán cuando compartas el archivo con otras personas, dado que estas personas no disponen de los archivos referenciados.

Para crear un paquete de transferencia en una carpeta, haz clic en el Menú de aplicación > Publicar > eTransmit o bien utiliza el comando ETRANSMIT. Se mostrará el cuadro de diálogo Preparar transferencia con las opciones que contiene.

Cuando selecciones un conjunto de archivos de dibujo en un paquete de transferencia, este incluirá automáticamente todos los archivos dependientes relacionados, como las referencias externas y los archivos de tipos de letra.

Truco 25. Importación de PDF

Importa geometrías, rellenos, imágenes ráster y texto TrueType de un archivo PDF al dibujo actual mediante la opción Importación de PDF.

PDF es el formato de archivo habitual para intercambiar información de diseño entre diseñadores, contratistas, clientes, etc. Utiliza el comando PDFIMPORT para importar la geometría de una página PDF al dibujo actual como objetos de AutoCAD. También puedes acceder a la opción Importación de PDF desde la ficha Insertar de la cinta de opciones.

A continuación, haz clic en el panel Importar > Importación de PDF. Después de seleccionar un archivo PDF, utiliza el cuadro de diálogo Importar PDF para personalizar la importación.

EXTRA: Si tu PDF contiene los tipos de letra .shx de AutoCAD, utiliza la herramienta Reconocer texto SHX para convertir los tipos de letra en objetos de TextoM de una sola línea. La herramienta está en el panel Importar de la ficha Insertar.

Truco 26. Administrador de conjuntos de planos

Ayuda a tu equipo a cumplir con los plazos con el avanzado Administrador de conjuntos de planos de AutoCAD LT. Organiza y mantén tus presentaciones de dibujo, rutas de archivo y datos de proyecto en un mismo lugar, al que puedan acceder todos los miembros de tu equipo.

El Administrador de conjuntos de planos no solo funciona como un sistema de gestión de archivos para sus planos de presentación, sino que también gestiona las vistas guardadas en las presentaciones y en el espacio modelo. Puedes publicar fácilmente un conjunto completo o una parte, además de definir y actualizar la información del cuadro de rotulación y las llamadas mediante la opción Campos. Comenzar es muy sencillo gracias al Asistente de conjunto de planos, disponible en la sección Nuevo del Menú de aplicación.

EXTRA: Los responsables de CAD y otros profesionales reducirán considerablemente el tiempo necesario para entregar archivos después de un proyecto mediante el uso de eTransmit directamente desde Administrador de conjuntos de planos.

Truco 27. AutoCAD LT en la web

Si no tienes acceso a tu estación de trabajo de la oficina, puedes salir del apuro al instante con la versión web de AutoCAD. Tan solo tienes que acceder a web.autocad.com desde el navegador Google Chrome. No hace falta descargar ni instalar nada.

Inicia sesión en la aplicación con tu ID de Autodesk (el mismo de tu suscripción de AutoCAD LT). Para guardar fácilmente un dibujo de tu escritorio en las aplicaciones web o móvil de AutoCAD LT, selecciona «Guardar en la versión web y para dispositivos móviles» en el comando Guardar como del menú de la aplicación de escritorio de AutoCAD LT. Por otra parte, si seleccionas «Abrir desde la versión web y para dispositivos móviles» en la opción Abrir del menú de la aplicación, tendrás acceso a los últimos dibujos creados o editados en las aplicaciones web o móvil de AutoCAD LT.

EXTRA: Saca partido a una función conocida de la versión de escritorio de AutoCAD LT: la línea de comando.

Truco 28. AutoCAD LT en un dispositivo móvil

Haz cambios sobre la marcha e impresiona a tus clientes sin tener que llevar pesados cianotipos hasta las instalaciones. La próxima vez que tengas que desplazarte y necesites acceso inmediato a los dibujos más recientes, utiliza tu dispositivo móvil para ver, editar, crear y compartir archivos DWG.

Solo se necesita descargar la aplicación AutoCAD en tu móvil desde la tienda de aplicaciones del dispositivo. Inicia sesión en la aplicación con tu ID de Autodesk (el mismo de tu suscripción de AutoCAD LT). Accede a los dibujos desde una cuenta gratuita de almacenamiento en la nube de Autodesk u otro servicio similar, como Google Drive, Dropbox o OneDrive.

EXTRA: La aplicación AutoCAD para dispositivos móviles se puede conectar directamente a un dispositivo Leica DISTO. Crea una línea en tu dibujo, toma una medición con Leica DISTO y la longitud se actualizará de forma automática.

Truco 29. Recuento

Ahorra tiempo y reduce tus errores para evitar errores de cálculo en las piezas o pedir cantidades incorrectas con la función Recuento.
Automatizar el recuento de bloques o geometría ahorra tiempo y reduce el número de errores. Ahora puede evitar cometer errores de cálculo en las piezas o pedir cantidades incorrectas.

La función Conteo ofrece resultados visuales del recuento y más control sobre los criterios de recuento. Es muy facil especificar un único bloque u objeto en el espacio modelo para contar tus ejemplares. También puedes utilizar la paleta Conteo para visualizar y administrar los bloques contados en el dibujo actual. Los recuentos se pueden realizar en todo el dibujo o en áreas específicas.

También se pueden exportar a tablas dinámicas que se actualizan fácilmente.

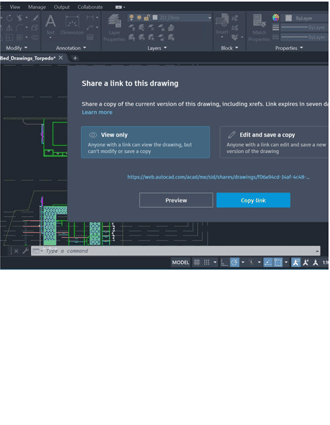

Truco 30. Compartir archivos de dibujo

Colabora de forma segura en los diseños con Compartir vistas o Compartir (Dibujo) sin transferir los archivos DWG originales.
Evita la práctica habitual y engorrosa de publicar y enviar por correo electrónico diseños en forma de archivos DWF o PDF. Con Vistas compartidas de AutoCAD LT, puedes crear un archivo visualizable y distribuirlo mediante un vínculo para compartir que se puede ver y comentar en el navegador de cualquier dispositivo con acceso a Internet. Los comentarios de los colaboradores en el vínculo compartido se reflejarán directamente en tu producto de escritorio de AutoCAD LT.

También puedes compartir todo el dibujo con el comando Compartir. Puedes crear un vínculo para que cualquier persona con la que lo compartas lo abra en AutoCAD en la web y en el móvil. El archivo compartido incluye todos los archivos dependientes relacionados, como las refX y los archivos de tipos de letra. Puedes elegir entre dos niveles de permiso para los destinatarios: Solo vista y Editar y guardar una copia.

Truco 31. Trazo

Colabora en cambios de dibujo de varios colaboradores tanto desde AutoCAD LT de escritorio como de la web o el móvil mediante el comando Trazo.

Colabora de forma segura con tu equipo y con colaboradores externos al añadir a tu flujo de trabajo la potente función Trazo.

Ya no tendrás que preocuparte de que tu dibujo se vea alterado y, además, tendrás el poder de crear, añadir o contribuir a los trazos. Piensa en un trazo como en un papel de calco virtual que se coloca sobre el dibujo, lo que permite a los colaboradores añadir comentarios directamente en el dibujo. Los usuarios pueden ver o editar trazos existentes o contribuir con los suyos.

Truco 32. Ventanas flotantes

Mejora tu eficiencia y ahorre recursos del sistema valiosos con las Ventanas flotantes.

¿Eres uno de tantos usuarios que necesitan hacer referencia a otro dibujo mientras trabajan en el suyo? ¿Puede que hayas abierto una segunda sesión (o más) de AutoCAD LT para mostrar tu archivo de referencia en un segundo monitor? A lo mejor solo necesitas alternar entre distintas fichas de archivo en una única sesión.

Lo que puedes hacer es arrastrar la ficha de archivo fuera de la ventana de aplicación de AutoCAD LT para convertirla en una ventana flotante. La ventana flotante tiene incluso su propia línea de comando para ayudarte a mejorar tu productividad.

Truco 33. Comete errores

No tengas miedo de explorar AutoCAD LT y cometer errores. Cuantos más cometa, mejor preparado estarás para utilizar el software.

Para que puedas experimentar, AutoCAD LT ofrece numerosas opciones que permiten corregir errores:

• DESHACER (o H) anula el efecto de un comando. Si especificas el número de operaciones previas que deseas deshacer, no tendrás que seleccionar el comando varias veces.
• BORRA quita los objetos seleccionados de un dibujo.
• UY restaura los objetos que se han borrado con el comando BORRA.
• LIMPIA quita del dibujo los elementos no utilizados, como las definiciones de bloque y las capas.
• ELIMINARSOBRANTE quita líneas, polilíneas y arcos duplicados o solapados, y combina los elementos parcialmente solapados o contiguos.

También se pueden exportar a tablas dinámicas que se actualizan fácilmente.

Truco 34. Haz lo que creas correcto

No existe una forma correcta o incorrecta de utilizar AutoCAD LT. Probablemente hay diez o más formas de llevar a cabo cualquier tarea. Aunque algunos procedimientos son más eficaces que otros, utiliza el que te resulte más fácil.

Estamos aquí para ayudarte. Examina los recursos siguientes:

• El sitio web de AutoCAD LT.
• La página de Preguntas más Frecuentes formuladas por los usuarios de programas Autodesk.
• Consulta los artículos relacionados en nuestro blog.
